背景

  • 矢量数据，注重空间位置展示，属性隐含其中。
  • 在矢量切片之前，web端的矢量数据展示分两种：
    • 按需请求，比如arcgis server发布的动态服务。这是按照范围内进行，返回要素和信息。这种频繁交互，增大服务器的压力。
    • 一次加载全部，前端按需渲染。比如geoserver的wfs geojson格式加载 。这种遇到数据量大的时候，在页面初始加载时，会比较慢。
  • 针对上述两种情况，如果把矢量进行和栅格数据那样，按照金字塔的方式进行切片，但是保留原来矢量属性，那加载方式就会提升。矢量切片标准是mapbox 最先提出的，相关标准移步这里

相关简介

  • 矢量切片目前格式

    • geojson、topjson、mvt(mapbox)

  • 相关工具

    • 目前我了解的矢量切片服务发布工具：arcpro、geoserver。其他的还没接触到

  • postgis中的ST_AsMVT和ST_AsMVTGeom

    • ST_AsMVT 是postgis提供的空间函数，能够返回矢量切片，它和ST_AsMVTGeom是同时使用的。
      st_AsMVT
      ST_AsMVT

    st_AsMVTGeom

    ST_AsMVTGeom
    - ST_AsMVTGeom能够对给定范围查询出来的矢量，并转换为屏幕坐标，然后ST_AsMVT对数据进行压缩，返回.mvt格式。

矢量切片服务器

  • 现在开源的前端gis框架，都是支持XYZ请求来加载地图服务。因此，写一个接口，前端传入ZXY,然后根据这些值，计算出对应的经纬度范围，查询该范围内的矢量，然后利用postgis提供的方法就能得到矢量切片。
  • 相关代码：
    //建立postgis连接
      Dbpool = psycopg2.pool.SimpleConnectionPool(
      1,
      100,
      dbname='GISMVT',
      user='postgres',
      host='localhost',
      password='admin',
      port='5432')

    //重要步骤 SQL查询语句
    // 'fills' 为source-layer (mapbox 加载矢量切片要用到)
      query = "SELECT  ST_AsMVT( tile , 'fills' , 4096 , 'geom' ) tiles FROM ( SELECT  ST_AsMVTGeom( w.geom , ST_Transform( ST_MakeEnvelope ( %s,%s,%s,%s,4326),3857),4096,256,true) AS geom FROM (SELECT  geom FROM public.china_point  ) w ) AS tile ;"

      //接口返回
      @app.route('/tiles/<int:z>/<int:x>/<int:y>', methods=['GET'])
      def tiles(z=0, x=0, y=0):
          start_time = time.time()
          tile = get_tile(z, x, y)
          response = make_response(tile)
          response.headers['Content-Type'] = "application/x-protobuf"
          response.headers['Access-Control-Allow-Origin'] = "*"
          response.headers['Access-Control-Allow-Methods'] = "POST,GET"
          end_time = time.time()
          print(".........耗时: %d s"%(end_time-start_time))
          return response
    • 源代码地址： 在github上 这里

加载效果

  • 前端框架使用的是mapbox，这个框架相较于openlayers，leaflet来说，api接口是很少的，这个相对来说是注重于渲染展示层。但是它的样式渲染表达式，直接手写的话也不好调试，不过官方提供的mapbox studio可以进行相关的渲染，然后得到表达式。具体直接去访问官网 MapBoxGL去查看即可。后续会介绍mapboxgl相关的基础。

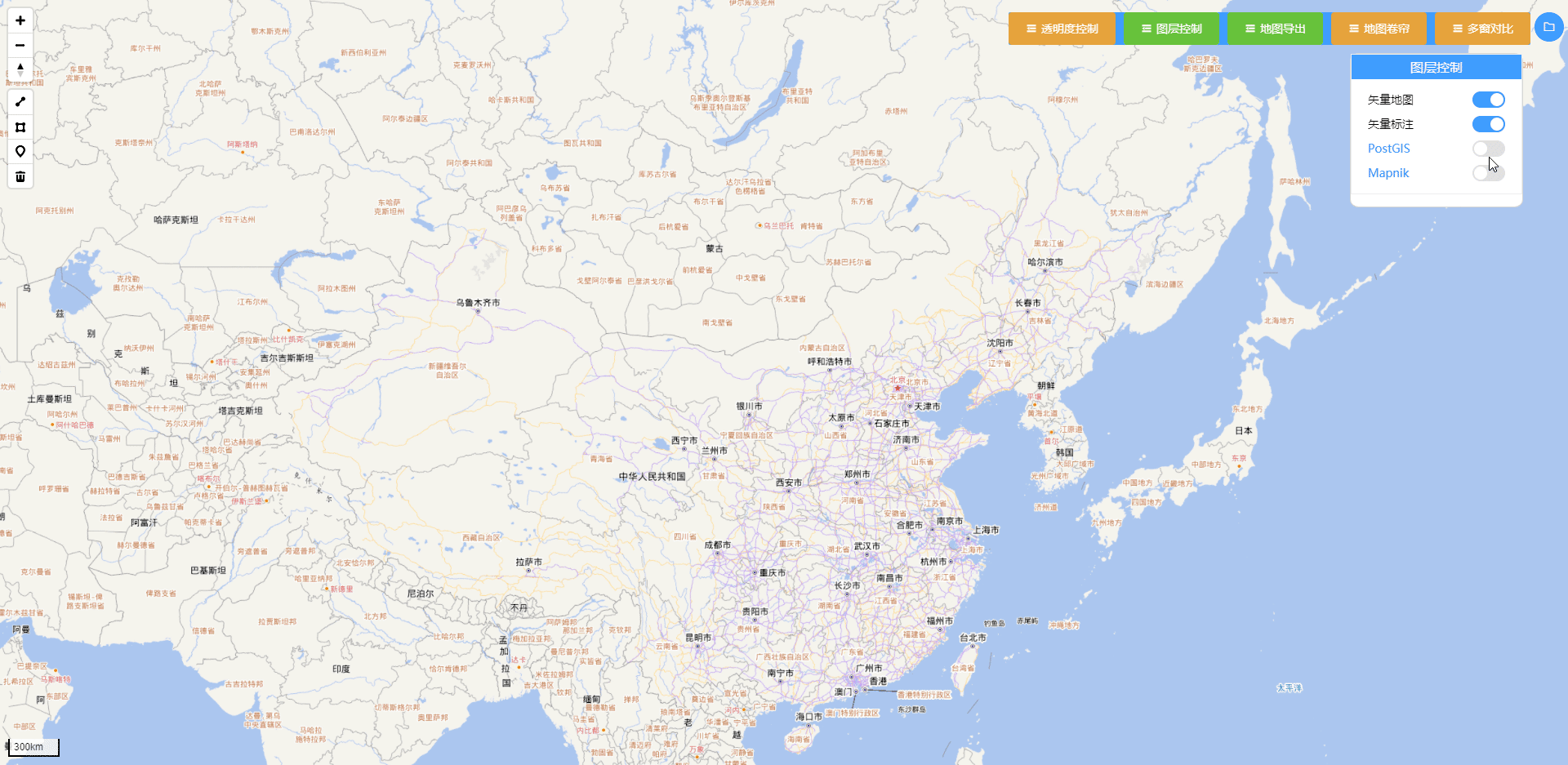

  • 结果展示：数据是随机生成的50万个点数据
    mapbox

    番外篇

  • 本来是打算月初就写好的，结果自己电脑突然抽风，系统崩溃，然后重装系统。然后网线光猫又坏了。。。。各种杂事推迟了。果然计划赶不上变化，但结果终归是好的。共勉！
