Web端地图在线编辑总结

最近一年多一直在做高精地图在线编辑工具相关功能开发，较之前的地图数据应用展示方向，对我来说也算是一个新的开始。之前也只
是知道编辑流程，但是没有真正实操过。加上博客也很久很久没更新了，趁着新版本提测后的空档期，总结一下在地图数据编辑方面所用的技术和一些注意点。

相关技术

二维编辑

在线二维地图编辑的主要技术，各位道友也都了解，主要是：

  1. PostgreSql + PostGIS 空间数据库
  2. Geoserver 地图服务系统
  3. WFS 服务类型
  4. OpenLayers 前端地图渲染框架
  5. Turf 前端空间分析库

  • 空间数据库
    空间数据库比关系数据库多了空间数据类型，空间查询，空间索引三个主要特征，除了PostgreSql， Mysql和Oracle也都有
    对应的空间扩展，具体使用哪个数据库，没有强制。还是根据自己的业务需求和相关技术储备为前提。当然Geoserver默认就自带可以连接PostgreSql数据库，不想麻烦直接使用PostgreSql就好。

  • 地图服务系统
    能够发布 OGC Web标准服务的系统都可以作为地图服务端，比如 开源免费的Geoserver、中地的MapServer、ESRI的
    ArcGISServer、超图的IServer等，如果不想自己造轮子，那开源免费的Geoserver无疑是最好的选择。

  • 服务类型
    Web端常用的地图服务主要有 WMTS、WMS、WFS、TMS以及矢量切片服务，不同的服务满足不同的需求场景。

    1. 需要快速的渲染，首先 WMTS 或者 TMS
    2. 需要实现图形编辑，只能是 WFS
    3. 需要快速渲染，并且可以自定义样式，选 矢量切片
    4. 需要实时渲染，选 WMS

  • 前端地图渲染框架
    当前主流的开源地图渲染框架主要有：OpenLayers、MapboxGL、Leaflet等，当然也有Cesium这种三维GIS渲染框架。框架
    的选取还是根据业务需求为前提，由于地图数据编辑涉及到各种交互：绘制，捕捉，框选，单选，拖拽等。那么着重渲染的
    MapboxGL就不太合适，Leaflet虽然也有各种插件库还支撑它完成可以交互，但是毕竟是插件库，难以保障及时维护。
    OpenLayers虽然较为重，但是它内置了各种交互，完全不用自己再去造轮子。

  • 空间分析库
    OpenLayers本质还是一个注重可视化的GIS库，基本不具备空间分析运算能力。比如：

    1. 判断是否相交
    2. 判断是否自相交
    3. 点是否在线上

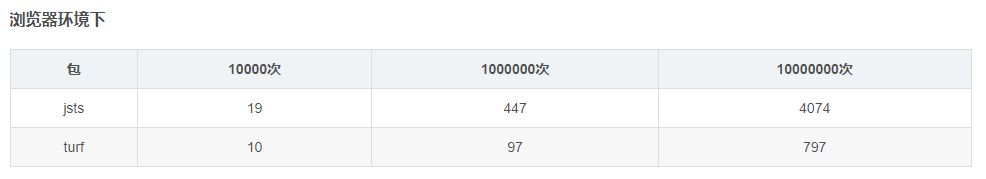

      等一些空间分析。目前 jsts、turf这两个是常用的空间分析库，我常用的还是turf库。也有道友做过两个库的对比原文，仅供参考：

      按照那位道友的代码我也自己也试了一下，结果如下：
      库 1000次 1000000次 10000000次
      jsts 7 112 3456
      turf 2 63 689

    具体时间不一样，但是整体还是 turf 效率较快些。代码如下，有兴趣的道友可以自己试一下：

    <!DOCTYPE html>
    <html lang="en">

    <head>
      <meta charset="UTF-8">
      <meta name="viewport" content="width=device-width, initial-scale=1.0">
      <title>Document</title>
      <script src="https://unpkg.com/jsts/dist/jsts.min.js"></script>
      <script src="https://unpkg.com/@turf/turf/turf.min.js"></script>
    </head>

    <body>
      <script>
        let count = 10000000
        function testJsts(count) {
          const reader = new jsts.io.WKTReader()
          const jstsPolygon = reader.read('POLYGON ((1 1, 35 1, 35 84, 1 84, 1 1))')
          let jstsPoints = []

          let i = 0
          while (i < count) {
            let x = Math.random() * 100
            let y = Math.random() * 100
            var jstsPoint = reader.read(`POINT (${x} ${y})`)
            jstsPoints.push(jstsPoint)
            i++
          }

          const time1 = new Date().getTime()
          jstsPoints.forEach((p) => {
            var r = jsts.operation.relate.RelateOp.contains(jstsPolygon, p)
          })
          const time2 = new Date().getTime()
          console.log(`jsts test done, ${time2 - time1}ms`)
        }

        testJsts(count)
        function testTurf(count) {
          const turfPoints = []
          const polygon = turf.polygon([[
            [1, 1],
            [35, 1],
            [35, 84],
            [1, 84],
            [1, 1]
          ]])

          let i = 0
          while (i < count) {
            let x = Math.random() * 100
            let y = Math.random() * 100
            turfPoints.push(turf.point([x, y]))
            i++
          }
          const time1 = new Date().getTime()
          turfPoints.forEach((p) => {
            turf.booleanContains(polygon, p)
          })
          const time2 = new Date().getTime()
          console.log(`turf test done, ${time2 - time1}ms`)
        }
        testTurf(count)

      </script>
    </body>

    </html>

三维编辑

对于三维编辑，我最开始的想法是用 Cesium 来做（主要是我熟悉些），在我来公司之前，同事已经初步定过方案使用 Potree。后面
实际开发，感觉Potree更合适些。因为矿区无人驾驶，需要的是三维小场景的快速地图制作和更新，而且数据类型是车辆通过雷达采
集生成的点云数据。Cesium更适合大场景的GIS数据渲染，而Potree是专门做点云数据渲染。
Potree 主要是两部分组成，一个是数据加载 Potree，一个是数据处理 PotreeConvert

  • Potree 简介
    Potree 是基于 WebGL（threejs） 的开源大规模点云渲染器。其由维也纳工业大学计算机图形与算法研究中心开发。根据相关论文
    以及展示的介绍，其支持 Billion （10亿）级别点云数据的渲染。
    github地址：
    https://github.com/potree/potree/

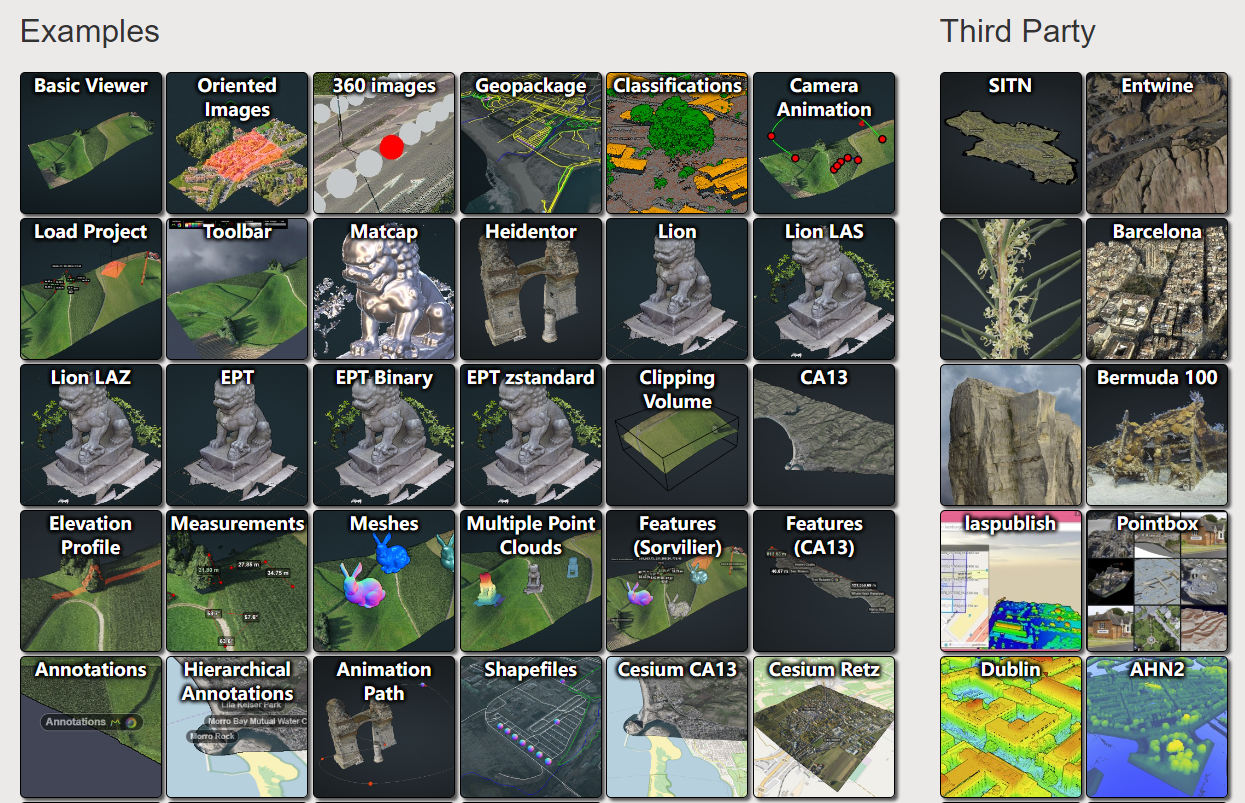

    官网示例：
    https://potree.org/potree/examples/page.html

  • PotreeConvert 简介
    PotreeConverter 将点云数据整理和转换生成八叉树 LOD 结构，用于大规模点云的流式传输和实时渲染。支持点云格式：.las .laz .ply .xyz .pts 等
    github地址：
    https://github.com/potree/PotreeConverter
    转换命令：

    PotreeConverter.exe <input> -o <outputDir>

Potree不支持Npm 安装，如需集成到现有vue项目中，需要在index.html中引入相关js和css文件

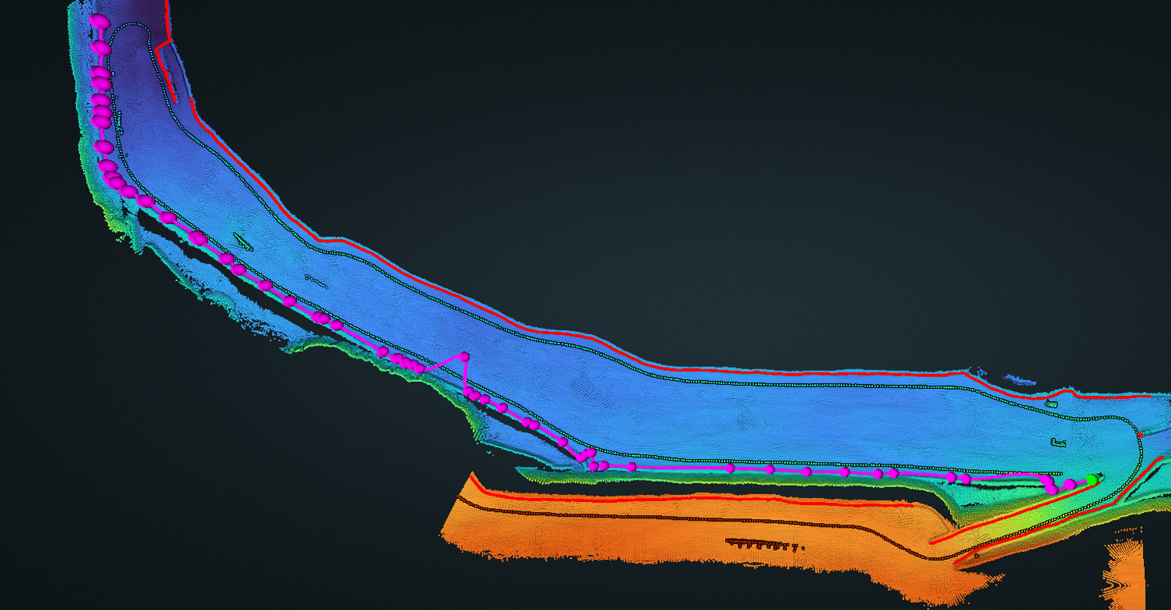

看一下成果：

注意点

在实际开发中，遇到了不少坑，这里总结整理一下：

  1. 数据库的空间字段类型需要设置支持高程
    • 点：pointz
    • 线：linestringz
    • 面：polygonz
  2. 在线上点击点时，可能拾取的点不在线上，可以使用 turf.nearestPointOnLine来保证点击的坐标，一定在线上。
  3. 在使用 turf.lineSplit 切割线段时，切割处两条线的端点高程会丢失，需要处理一下
  4. 在使用 turf.simplify 抽稀时，高程会丢失，三维数组直接变成二维数组。我是直接把源码拿出来改造了一下。很简单，就是返回值加个Z值。
  5. 使用 OpenLayers的拖拽功能时，如果拖拽新增点，新增的点高程值都为0，也需要处理。
  6. Potree本身是基于Threejs写的，在判断是否选中物体时，默认是判断物体的中心是否在框内部。但是业务需要框选边的时候就
    要判定为选中，我也是把那部分代码给拿出来单独改造。
  7. 三维里面的打断，延伸，合并线段功能，本质我还是使用turf处理，只是要着重关注高程值。

还有很多小细节就不再多叙述，总的来说，注意一下高程的情况。

总结

相较于之前的做项目，最近一直做产品感觉差别还是挺大的。之前项目开发，了解一下任务，看看UI图就直接开干了。中间有问题再来
回改。做产品，有更多的流程规范。产品出完需求，有需求评审。开发之前，需要完成概要设计编写和评审。然后才进行代码开发，然
后有调测报告，测试用例评审，测试分Alpha,Bate两轮。
这两种模式，不能说谁比谁好，一个是为了快速完成交付，一个是为了高质量使用。都体验一下，感觉还不错。哈哈哈
