地图服务切片简介

    关于切片网上有很多的介绍,在此不再多余赘述,想要了解可以看这里 目前我接触到主流的切片生成工具是:arcgis,geoserver。它们各自都有一套自己的切片目录规则。

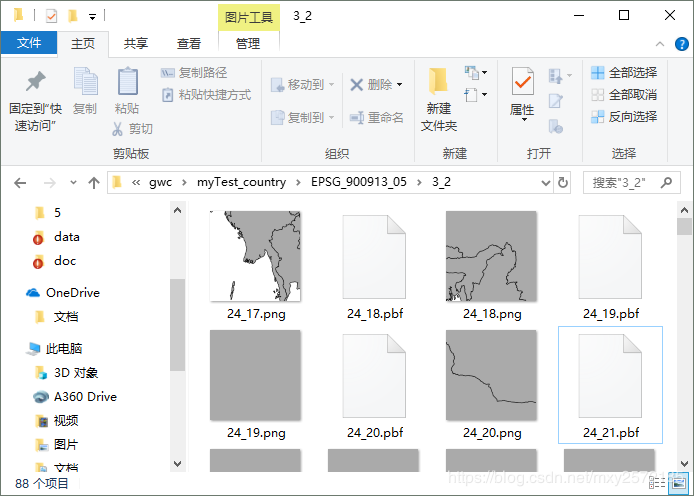

geoserver切片目录规则(图片是网上copy的):

geoserver

  • 其中’EPSG_900913_05’中的05代表等级,’24_17.png’中的24代表列号即 x, 17代表的是行号 即 y

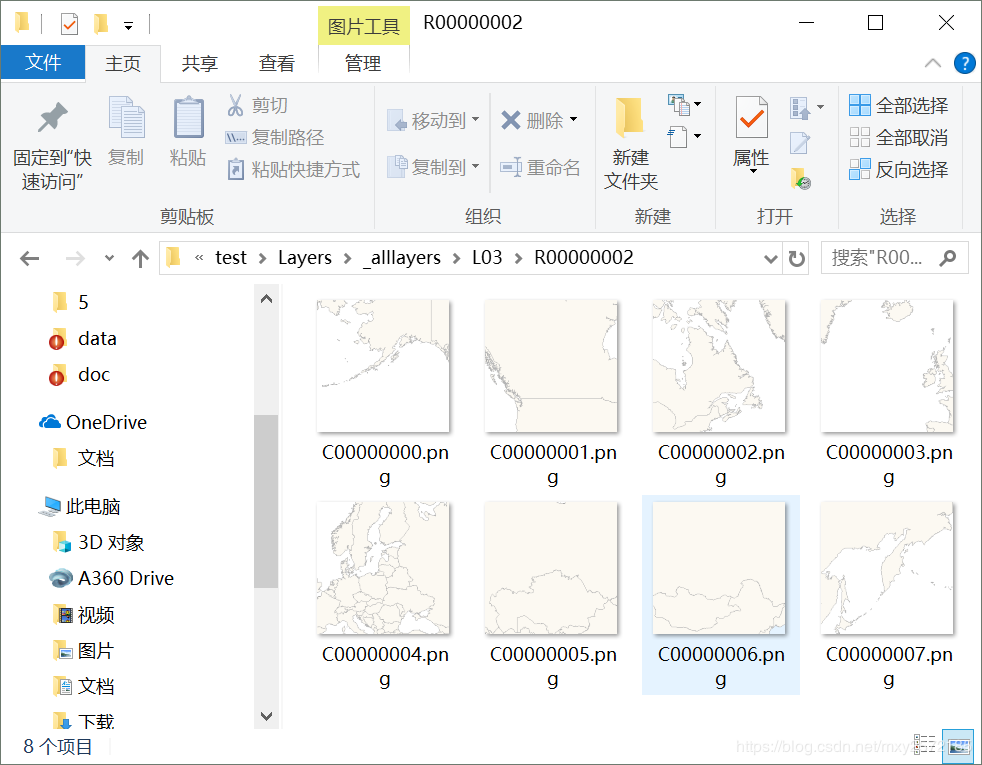

    arcgis切片目录规则(图片是网上copy的):

arcgis

  • 其中’L03’代表等级为3,”R00000002”中的’R’是行即 y,’00000002’为行号是16进制的数值。’C00000001’中的’C’是列即 x,’00000001’为列号,16进制数值

tms目录规则(图片是网上copy的):
tms

    通过图片,能看到三种的目录规则是不一样的,那么当我们想要离线部署时就不方便了。因此,把geoserver或者arcgis的切片目录规则转成google–tms或者标准的tms(这两个区别主要是切片源点不一样,google–tms源点是在左上角,标准的tms源点是在左下角)
然后用Nginx代理一下,就能很容易实现离线部署。

代码资源

    关于这两种的转换,我已经写好了,放到了github中,其中geoserver是针对3857坐标系的.pbf文件,其他的目录结构请适当修改即可。

1、 geoserver

2、 arcgis
