Cesium的全景漫游(室内漫游)第一视角跟随

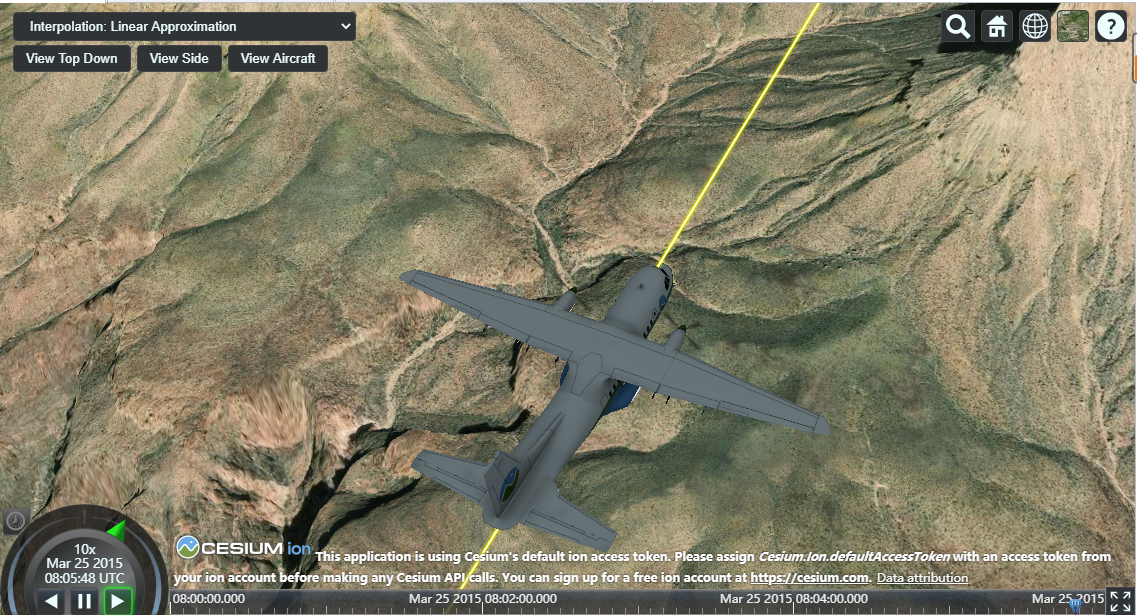

Cesium的示例中是有漫游的示例。但是角度并不是第一视角。如下图:

在对于特殊的需求中,比如室内漫游。如果不是第一视角,漫游的过程中会被室内其他物体遮挡,效果不好,也不切实际。因此需要在此基础上进行修改,以达到好的效果。

实现

  1. 在实际应用中,漫游的路线是规划好的。也就是一系列的坐标点,然后根据坐标点插值计算,平滑运动。获取的方式很多种,看实际项目需求。我是事先选取好的点。

    var myPositions = [
    [109.05832893717263, 37.441496598851096],
    [109.05855416786699, 37.44130123438769],
    //...
    [109.0587449465546, 37.44119249116668],
    [109.05845600554856, 37.441396645980845],
    ];

    只有经纬度没有高度,因为我是把高度写死的,如果需要高度变化,是可以加上高度。

  2. 指定动画的起始时间,然后把 timeline 调整至起始时间,然后设置相关参数

    var start = Cesium.JulianDate.fromDate(new Date(2015, 2, 25, 16));
    var stop = Cesium.JulianDate.addSeconds(
    start,
    myPositions.length - 1,
    new Cesium.JulianDate()
    );

    //Make sure viewer is at the desired time.
    viewer.clock.startTime = start.clone();
    viewer.clock.stopTime = stop.clone();
    viewer.clock.currentTime = start.clone();
    viewer.clock.clockRange = Cesium.ClockRange.LOOP_STOP; //Loop at the end
    viewer.clock.multiplier = 0.3;

    //Set timeline to simulation bounds
    viewer.timeline.zoomTo(start, stop);

    开始时间是可以随意给定的,我这里给的是 new Date(2015, 2, 25,16)
    结束时间这一点需要注意的是,根据数组的长度来定的。结束时间必须大于开始时间。

    var stop = Cesium.JulianDate.addSeconds(
    start,
    myPositions.length - 1,
    new Cesium.JulianDate()
    );

    设置动画的参数:clockRange 是播放模式 Cesium.ClockRange.LOOP_STOP 自动循环播放。multiplier 是播放的速度

  3. 根据坐标数组,计算插值点数据

     function computeCirclularFlight() {
    var property = new Cesium.SampledPositionProperty();
    //设置插入选项
    property.setInterpolationOptions({
    // interpolationDegree: 1,
    // interpolationAlgorithm: Cesium.LinearApproximation,

    // interpolationDegree: 5,
    // interpolationAlgorithm:
    // Cesium.LagrangePolynomialApproximation,

    interpolationDegree: 2,
    interpolationAlgorithm: Cesium.HermitePolynomialApproximation,
    });
    for (var i = 0; i < myPositions.length; i++) {
    var time = Cesium.JulianDate.addSeconds(
    start,
    i,
    new Cesium.JulianDate()
    );
    var position = Cesium.Cartesian3.fromDegrees(
    myPositions[i][0],
    myPositions[i][1],
    5
    );
    property.addSample(time, position);
    }
    return property;
    }

    不同插值配置设置,得出来的结果是不同的,可以参照Cesium示例查看。

  4. 创建运动的物体,并把物体设置为镜头追踪的对象。

    var position = computeCirclularFlight();
    //Actually create the entity
    var entity = viewer.entities.add({
    //Set the entity availability to the same interval as the simulation time.
    availability: new Cesium.TimeIntervalCollection([
    new Cesium.TimeInterval({
    start: start,
    stop: stop,
    }),
    ]),
    //Use our computed positions
    position: position,
    //Automatically compute orientation based on position movement.
    orientation: new Cesium.VelocityOrientationProperty(position),
    model: {
    uri: './SampleData/models/CesiumAir/Cesium_Air.glb',
    minimumPixelSize: 64,
    },
    //Show the path as a pink line sampled in 1 second increments.
    path: {
    resolution: 1,
    material: new Cesium.PolylineGlowMaterialProperty({
    glowPower: 0.1,
    color: Cesium.Color.GREEN,
    }),
    width: 16,
    },
    });
    //追踪物体
    viewer.trackedEntity = entity;

  5. 每一帧根据物体的坐标和走向,设置相机的角度

     //视角变换
    var matrix3Scratch = new Cesium.Matrix3();
    function getModelMatrix(entity, time, result) {
    var position = Cesium.Property.getValueOrUndefined(
    entity.position,
    time,
    new Cesium.Cartesian3()
    );
    if (!Cesium.defined(position)) {
    return undefined;
    }
    var orientation = Cesium.Property.getValueOrUndefined(
    entity.orientation,
    time,
    new Cesium.Quaternion()
    );
    if (!Cesium.defined(orientation)) {
    result = Cesium.Transforms.eastNorthUpToFixedFrame(
    position,
    undefined,
    result
    );
    } else {
    result = Cesium.Matrix4.fromRotationTranslation(
    Cesium.Matrix3.fromQuaternion(orientation, matrix3Scratch),
    position,
    result
    );
    }
    return result;
    }
    var scratch = new Cesium.Matrix4();
    var renderListener = function (e) {
    //viewer.camera.positionCartographic.height = 2000 + $this.limitCamera(f_property);
    if (viewer.trackedEntity) {
    getModelMatrix(viewer.trackedEntity, viewer.clock.currentTime, scratch);

    var transformX = 90; //距离运动点的距离(后方)
    var transformZ = 55; //距离运动点的高度(上方)
    var transformY = 0; //距离运动点的高度(侧方)
    viewer.scene.camera.lookAtTransform(
    scratch,
    new Cesium.Cartesian3(-transformX, transformY, transformZ)
    );
    }
    };
    viewer.scene.preRender.addEventListener(renderListener);

    监听事件中,transformX 是相机距离运动点的正后方距离。transformY 是相机距离运动点的侧方距离。transformZ 是相机距离运动点的上方距离。

开始播放的时候 需要把 shouldAnimate 打开, viewer.clock.shouldAnimate = true;
暂停播放 需要把 shouldAnimate 关闭, viewer.clock.shouldAnimate = false; 同时把镜头追踪对象去除 viewer.trackedEntity = undefined;

结果

  • 室外轨迹漫游

  • 调整角度参数 室内漫游

代码

完整代码都放到 github 上,需要的移步Cesium-demo-view
